SharpのWindows搭載ハンディターミナル「RZ-N155S」の使い方メモ

作成:
更新:
🧅Tor 利用可能

RZ-N155Sの製品情報：ハンディターミナル RZ-N155S

初期化のやり方

再起動時に特定のキーを押し続けることで呼び出しが可能な画面「SYSTEM MENU」を操作することで初期化が可能です。

  1. まずはCold Bootさせます（本体背面のリセットボタンはWarm Bootに相当するようで、SYSTEM MENUが開きません）：
    ⚠
    Cold Bootさせた時点で一部のファイルが消えてしまうようです。事前に必要なデータをバックアップしてください。
    1. \Windows\Systest.exeを実行します
    2. 「SysTest」ウィンドウのメニュー画面が表示されるので、「Reboot」ボタンをクリックします：

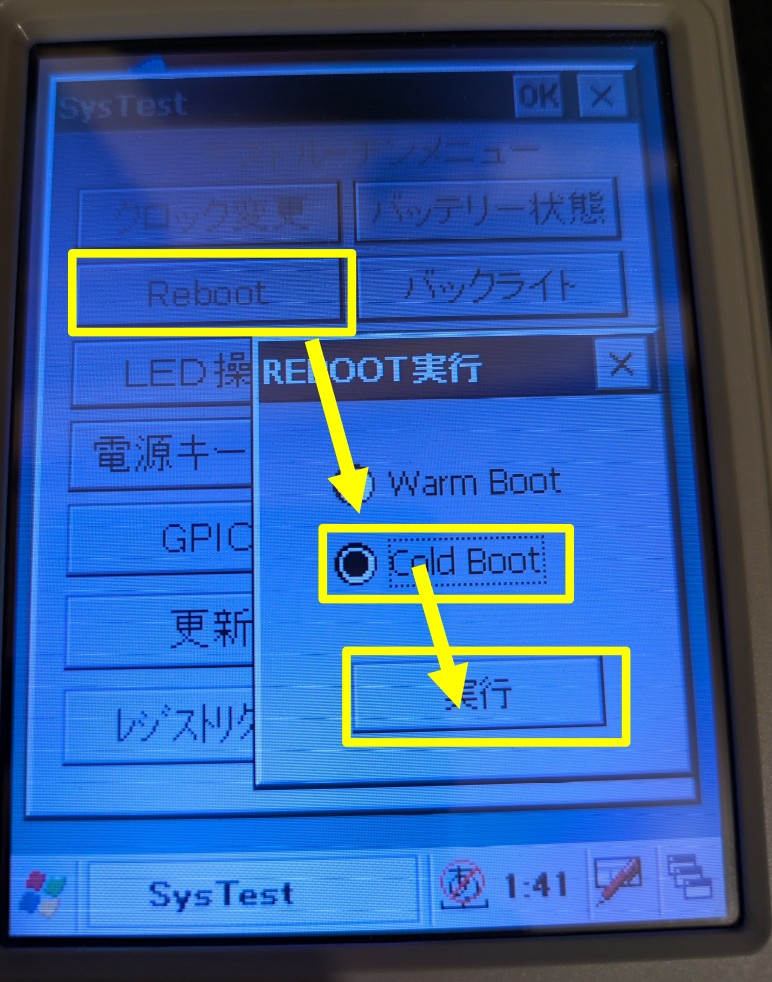

      液晶画面を撮影した写真。「Reboot」ボタンがハイライトされたSysTestウィンドウの手前にラジオボタンの「Cold Boot」オプションと「実行」ボタンがハイライトされた「REBOOT実行」ウィンドウが表示されている。
    3. 「REBOOT実行」ウィンドウが表示されるので、ラジオボタンの選択肢「Cold Boot」を選択状態にします
    4. 「実行」ボタンをクリックすると電源が切れます
  2. 電源が切れた状態で「5」キーを押し続けたまま「電源」ボタンを押下すると、「RZN155S SYSTEM MENU」が開きます。
    🚫
    SYSTEM MENUで「6. DiskOnChip Format」オプションは絶対に選択してはいけません。Windows CEそのものが消滅して起動できなくなってしまいます（ROMイメージを入手できないと文鎮化する）。

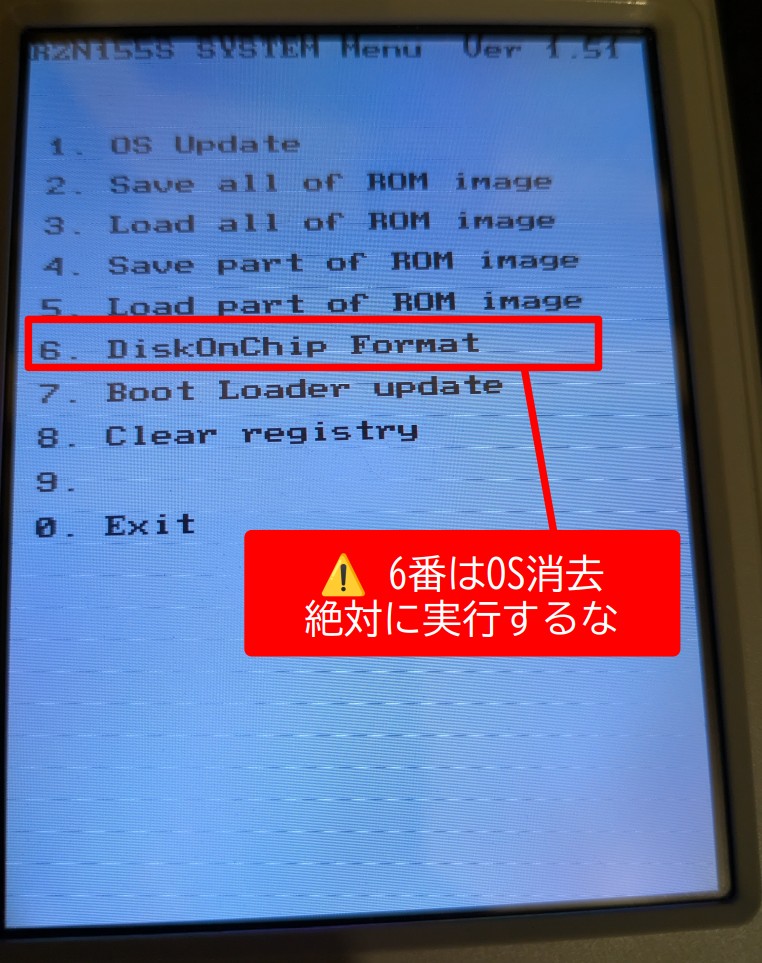

    液晶画面を撮影した写真。「RZN155S SYSTEM MENU Ver. 1.51」という文言が最上部に表示され、テンキーに対応するメニュー項目が10個表示されている。メニュー項目は上から順に「1. OS Update」、「2. Save all of ROM image」、「3. Load all of ROM image」、「4. Save part of ROM image」、「5. Load part of ROM image」、「6. DiskOnChip Format」（⚠6番目はOSを消去するため実行は大変危険！）、「7. Boot Loader update」、「8. Clear registry」、「9.」（9番目は空項目）、「0. Exit」
  3. 「8. Clear registry」を選択（「8」キーを押下）し、画面に表示された手順にしたがってレジストリを初期化します
  4. 「0. Exit」を選択（「0」キーを押下）すると再起動がかかり、タッチパネルの調整画面が表示されるはずです

ROMイメージのバックアップと復元方法

OSを破壊してしまった場合に備えてROMイメージをバックアップしておくことを強く推奨します。

バックアップ

  1. ROMイメージを読み出したい本体にFAT形式でフォーマット済みのCFカード（128MB以上の容量を推奨）を挿入します。
  2. まずはCold Boot（⚠️一部のファイルが消滅してしまうので、事前に必要なデータをバックアップしてください）させ、SYSTEM MENUを開きます。
    🚫
    SYSTEM MENUで「6. DiskOnChip Format」オプションは絶対に選択してはいけません。Windows CEそのものが消滅して起動できなくなってしまいます（ROMイメージを入手できないと文鎮化する）。
  3. 念の為「8. Clear Registry」を選択（「8」キーを押下）し、画面の指示に従ってレジストリをクリアしておきます。
  4. 「2. Save all of ROM image」を選択（「2」キーを押下）し、画面の指示に従ってCFカードにROMイメージをコピーします。（ここでエラーが表示される場合は、CFカードが正しく認識されていない可能性があります）
  5. CFカードに62MB程度のFLALL.DATが生成されていると思います。このファイルはOSを復元する際に必要となるものですので、大切に保管してください。

復元

ℹ️
SYSTEM MENUはWindowsとは独立しているので、OSを消去してしまったあとでも立ち上がります。
  1. ROMイメージを復元したい本体に、ルートディレクトリ内にFLALL.DATが配置されたCFカードを挿入します。
  2. まずはCold Boot（⚠️一部のファイルが消滅してしまうので、事前に必要なデータをバックアップしてください）させ、SYSTEM MENUを開きます。
  3. 「3．Load all of ROM image」を選択（「3」キーを押下）し、画面の指示に従ってROMイメージを復元します。ここでエラーが表示される場合は、CFカードが正しく認識されていないか、FLALL.DATがルートディレクトリに正しく配置されていない可能性があります。
  4. 念の為「8. Clear Registry」を選択（「8」キーを押下）し、画面の指示に従ってレジストリをクリアしておきます。
  5. 「0. Exit」を選択（「0」キーを押下）すると再起動し、タッチパネルの調整画面が表示されるはずです。

画面解像度を320x240から640x480に変更する方法

一部の個体では画面解像度が320x240に設定されている場合があります。これでは作業領域が狭いので、640x480（液晶本来の解像度）に変更して利用します。「RZ-N155Sの無線LAN/画面解像度の設定方法 - 深夜二次」のアーカイブの情報をもとに手順を説明します（管理人の方に感謝申し上げます）。

個体によって設定手順が異なる場合もある

以下3パターンの個体が存在するようです：

  1. 画面解像度の初期設定が640x480に設定されている個体
  2. 画面解像度の初期設定が320x240で、レジストリのみを変更することによって640x480に設定可能な個体（「RZ-N155Sの無線LAN/画面解像度の設定方法 - 深夜二次」で紹介されていた挙動と一致）
  3. 画面解像度の初期設定が320x240で、レジストリの変更に加えて\Windows\フォルダ内に存在する2つのEXEファイルを順番通りに実行することによって640x480に設定可能な個体

個体によって挙動が異なる理由としては、ハンディターミナルを使用する企業がOSイメージにカスタマイズを施しているからでしょう。

解像度を変更する手順

  1. まずは、Windows CEで利用可能なレジストリエディタを入手します。
    おすすめはTRE sigmarion IIIとRegEditです。どちらでも構いません。
  2. レジストリエディタを開き、HKEY_LOCAL_MACHINE\Drivers\Display\pxaioに移動します
  3. 以下の既存のDWORD値を変更します。
    DWORD値の名前 変更後の値のデータ（10進数）
    CxScreen 480
    CyScreen 640
  4. レジストリエディタを閉じます
  5. エクスプローラを開き、\Windows\フォルダに移動します
  6. 次の手順以降の作業は必要ない個体（先述した3パターンのうち「C」の個体）も存在します。
  7. このフォルダ内に存在する2つのEXEファイルを順番に実行（順番を間違えると反映されない）します：
    1. N155RGBK.EXEをダブルクリックします。すると「システム情報退避中」と書かれたウィンドウが現れます。
    2. ウィンドウが閉じたことを確認し、N155RGSET.EXEをダブルクリックします。すると即座に再起動がかかり、正しく設定が行われていれば次回起動時以降は640x480の解像度で表示されます。
  8. 解像度が変更されていることを確認します
